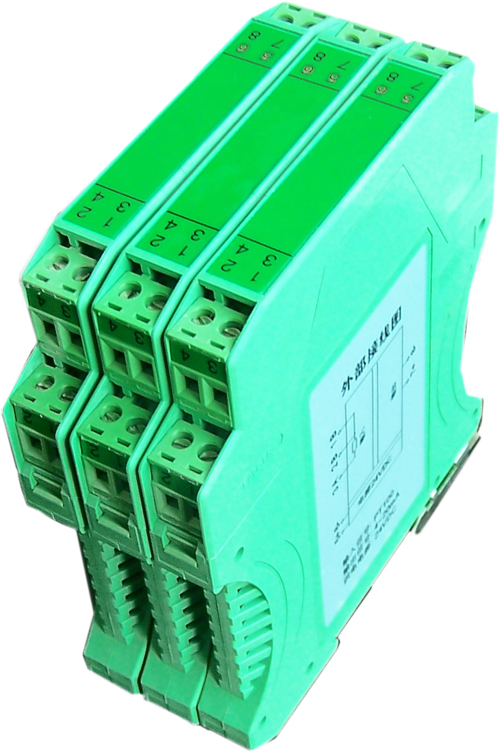

CHG系列信号隔离器

    CHG系列高品质信号隔离器,采用光电隔离技术,质量稳定可靠。
     零售:220元/个
10个以上批量150元
20个以上批量110元

联系电话:
010-88722721
13146528809(微信)
QQ:7031354

输入信号类型
电流信号:0-20mA 4-20mA 0-10mA
电压信号:0-20mV 0-75mV 0-100mV
          0-5V 0-10V 1-5V 等
PT100 热电偶等温度信号
输出信号类型(一路输出或两路输出)
电流信号:0-20mA 4-20mA 0-10mA
电压信号:0-20mV 0-75mV 0-100mV
          0-5V 0-10V 1-5V 等
选型要点
根据现场需要,选定输入信号、输出信号,特殊要求可定制。
输入、输出信号范围代码
尾标1
输入信号
尾标2 输出信号
A
0~5V
1
0~5V
B
1~5V
2
1~5V
C
0~10V
3
0~10V
D
-10~10V
4
-10~10V
E
0~20mA
5
0~20mA
F
4~20mA
6
4~20mA
G
0~20mV
S
特定参数
H
0-75mV

P
PT100

K
K型热电欧

S
特定参数


选型举例:
CHG-A6 表示
输入0~5V    输出4~20mA

CHG-F3表示
输入
4~20mA 输出0~10V

CHG-P6/0-200表示
PT100铂电阻输入, 4~20mA输出,温度范围0~200°C

CHG-K6/0-1300 表示
K分度热电偶输入,4~20mA输出,温度范围0~1300°C

接线说明

工作电源:
⑤ 24V+
⑥ 24VG
信号输出:
⑦ 输出+
⑧ 输出-
模拟信号输入:
① 输入+
② 输入-
③ 配电+
热电阻输入:
① B     ② B
③ A
mV信号输入:
① mV信号输入+
② mV信号输入-

③ 10VDC配电+
④ 10VDC配电G
